在半導體制造業中，芯片無塵車間的設計是至關重要的環節，它直接關系到芯片的生產質量和效率。其中，氣流組織的設計更是核心要素之一，它不僅要確保車間內的空氣潔凈度達到生產要求，還要保證生產環境的穩定性和安全性。合潔科技電子凈化工程公司將詳細探討如何根據芯片無塵車間的布局和工藝要求來設計氣流組織。

　　一、理解芯片無塵車間的布局

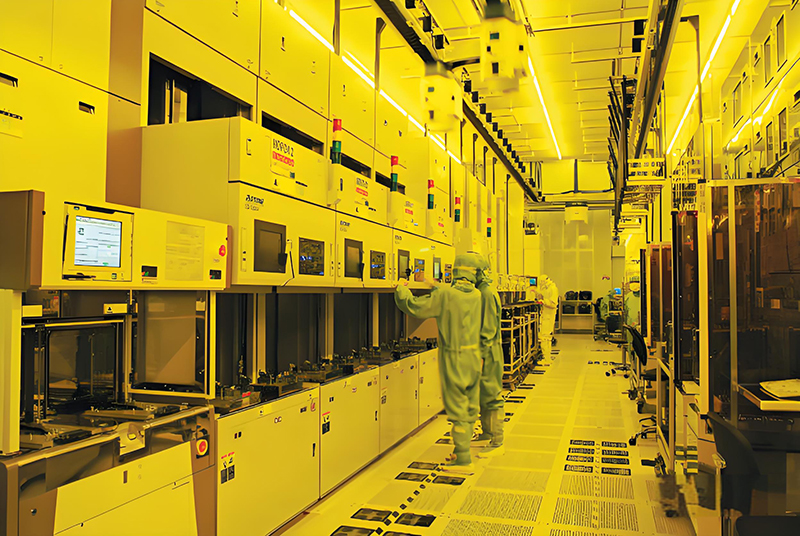

　　芯片無塵車間的布局通常包括潔凈區、準潔凈區和輔助區。潔凈區是芯片生產的核心區域，對空氣中的塵埃粒子數有極高的要求;準潔凈區允許一定程度的污染，用于一些對潔凈度要求稍低的工序;輔助區則用于設備維修、人員休息等非生產活動。在設計氣流組織時，需要充分考慮這些區域的劃分，確保潔凈空氣能夠按需流動，避免交叉污染。

　　潔凈區的布局應遵循生產工藝流程，將不同工序按潔凈度需求進行精細劃分。例如，芯片光刻環節對塵埃粒子極度敏感，需設置為ISO 1-ISO 3級的超高潔凈區;而普通電子產品組裝區域，ISO 7-ISO 8級即可滿足要求。這樣的布局既能確保關鍵工序不受污染，又能合理控制成本。

　　二、分析工藝要求

　　芯片生產的工藝要求極為嚴格，不同工序?qū)諝庵械膲m埃粒子數、溫濕度、靜電等都有明確的規定。在設計氣流組織時，需要深入了解這些工藝要求，以確保氣流組織能夠滿足生產需求。

　　1、塵埃粒子控制：芯片無塵車間內的塵埃粒子數必須控制在極低的水平。這要求氣流組織能夠有效地去除空氣中的塵埃粒子，通常采用高效空氣過濾器(HEPA)或超高效空氣過濾器(ULPA)來實現。同時，送風口和回風口的位置需精心設置，確保室內氣流均勻、穩定，避免死角和渦流的產生。

　　2、溫濕度控制：芯片生產對溫濕度有嚴格的要求，通常溫度控制在20°C-25°C之間，濕度控制在45%-65%RH之間。氣流組織需要配合空調和加濕/除濕設備，實現精準的溫濕度控制，確保生產環境的穩定性。

　　3、靜電控制：靜電對芯片生產有極大的危害，可能導致芯片損壞或性能下降。因此，氣流組織需要配合防靜電地板、防靜電涂料、靜電消除器等設備，形成一個完整的防靜電體系，減少靜電的積累和影響。

　　三、設計氣流組織

　　在設計氣流組織時，需要綜合考慮車間的布局、工藝要求以及設備的性能等因素，確保氣流組織能夠滿足生產需求。

　　1、確定氣流形式：芯片無塵車間的氣流形式通常分為單向流和非單向流兩種。單向流適用于對潔凈度要求極高的區域，如芯片制造核心區，能確保潔凈空氣呈平行流態均勻、穩定地流過工作區域，帶走塵埃粒子。非單向流則在相對潔凈度要求低些的區域，通過合理的送回風布局，實現空氣的循環凈化。在設計時，需要根據不同區域的潔凈度需求選擇合適的氣流形式。

　　2、設置送風口和回風口：送風口和回風口的位置對氣流組織的效果有直接影響。送風口應設置在潔凈區的上方或側面，確保潔凈空氣能夠均勻分布到整個工作區域?；仫L(fēng)口則應設置在潔凈區的下方或遠離工作區域的位置，避免將潔凈空氣再次吸入。同時，送風口和回風口的數量、大小以及風速等參數也需要根據車間的布局和工藝要求進行精確計算。

　　3、配置空氣凈化設備：空氣凈化設備是氣流組織的核心部件之一，包括初效過濾器、中效過濾器、高效過濾器(HEPA)以及紫外線殺菌器等。這些設備需要定期維護和更換，以確保其過濾效率和殺菌效果。在設計時，需要根據車間的潔凈度需求和設備的性能選擇合適的空氣凈化設備，并合理配置其數量和位置。

　　4、優化氣流路徑：氣流路徑的優化是氣流組織設計的關鍵。在設計時，需要確保氣流能夠順暢地流過整個工作區域，避免死角和渦流的產生。同時，還需要考慮氣流與設備、人員之間的相互作用，確保氣流不會對生產造成干擾。

　　5、考慮未來擴展需求：隨著生產工藝的不斷進步和設備的更新?lián)Q代，芯片無塵車間的布局和工藝要求也會發生變化。因此，在設計氣流組織時，需要預留一定的擴展空間，以便未來能夠根據實際需求進行調整和優化。

　　四、實施與維護

　　氣流組織的實施和維護是確保其長期穩定運行的關鍵。在實施過程中，需要嚴格按照設計方案進行施工，確保施工質量。同時，還需要加強施工隊伍的培訓和管理，提升施工人員的專業素養和操作技能。在維護方面，需要定期對車間內的設備進行維護和保養，確保其正常運行。此外，還需要加強環境監控和清潔工作，保持車間內環境的潔凈度。

　　五、案例分析

　　以某芯片制造企業為例，其無塵車間的氣流組織設計采用了單向流形式，送風口設置在潔凈區的上方，回風口設置在潔凈區的下方。同時，配置了高效空氣過濾器、紫外線殺菌器等空氣凈化設備。通過精確計算送風口和回風口的數量、大小以及風速等參數，確保了氣流能夠均勻、穩定地流過整個工作區域。在實施過程中，該企業嚴格按照設計方案進行施工，并加強了施工隊伍的培訓和管理。在維護方面，該企業定期對設備進行維護和保養，并加強了環境監控和清潔工作。經過實踐驗證，該氣流組織設計方案取得了良好的效果，有效提高了芯片的生產質量和效率。

　　綜上所述，根據芯片無塵車間的布局和工藝要求來設計氣流組織是一項復雜而細致的工作。需要深入理解車間的布局和工藝要求，綜合考慮氣流形式、送風口和回風口的位置、空氣凈化設備的配置以及氣流路徑的優化等因素。通過科學規劃和精細施工，可以確保氣流組織滿足生產需求，為芯片的生產提供穩定可靠的環境保障。
